【自作エフェクター】ESP32でディジタルエフェクターをつくるその4

回路設計

それでは、具体的な回路設計に行きます。

回路設計と言っても、PCM1808(ADC)、ESP32(マイコンボード）、PCM5102(DAC)の信号を間違いなく繋いでいけば良いです。

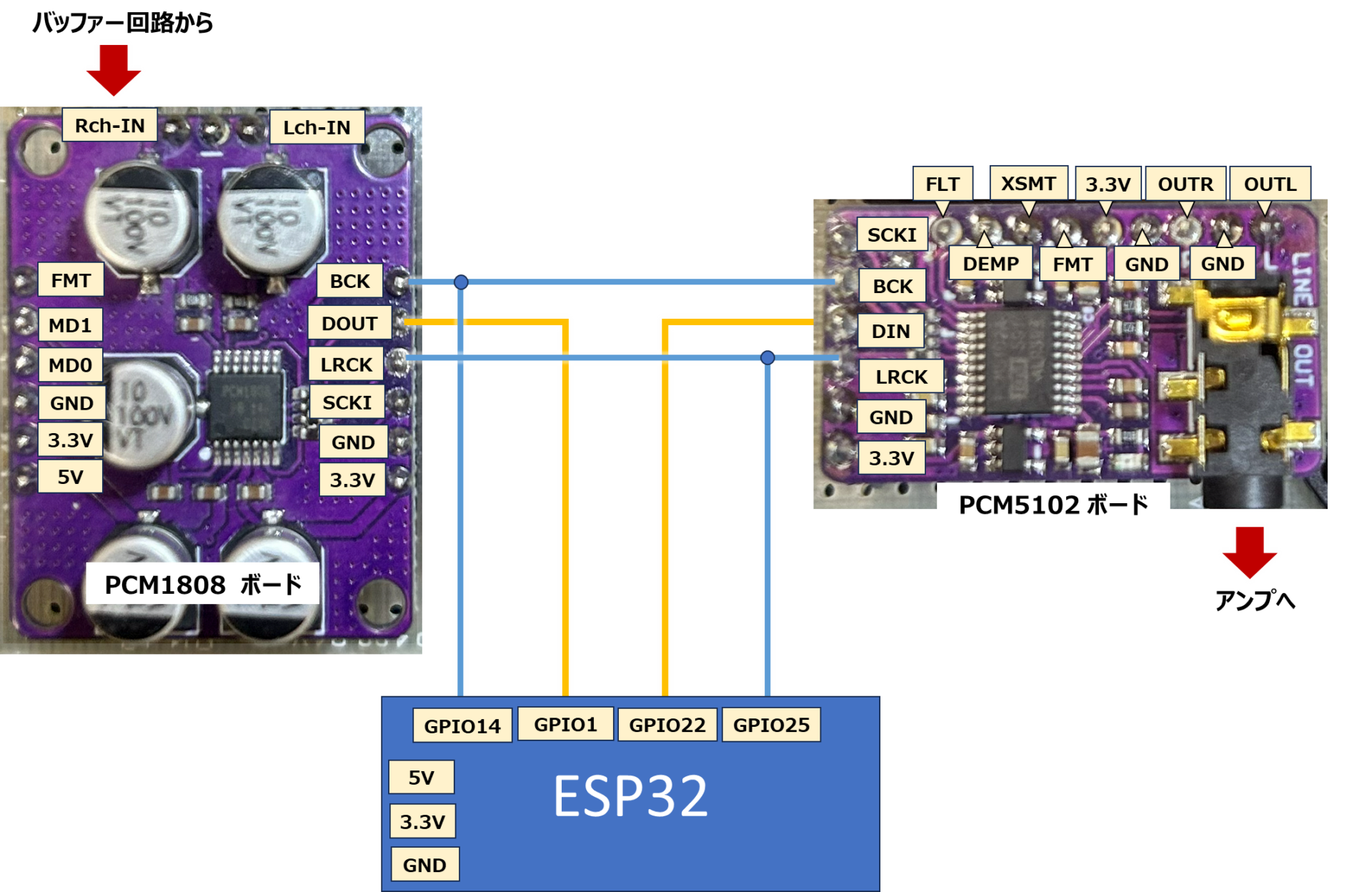

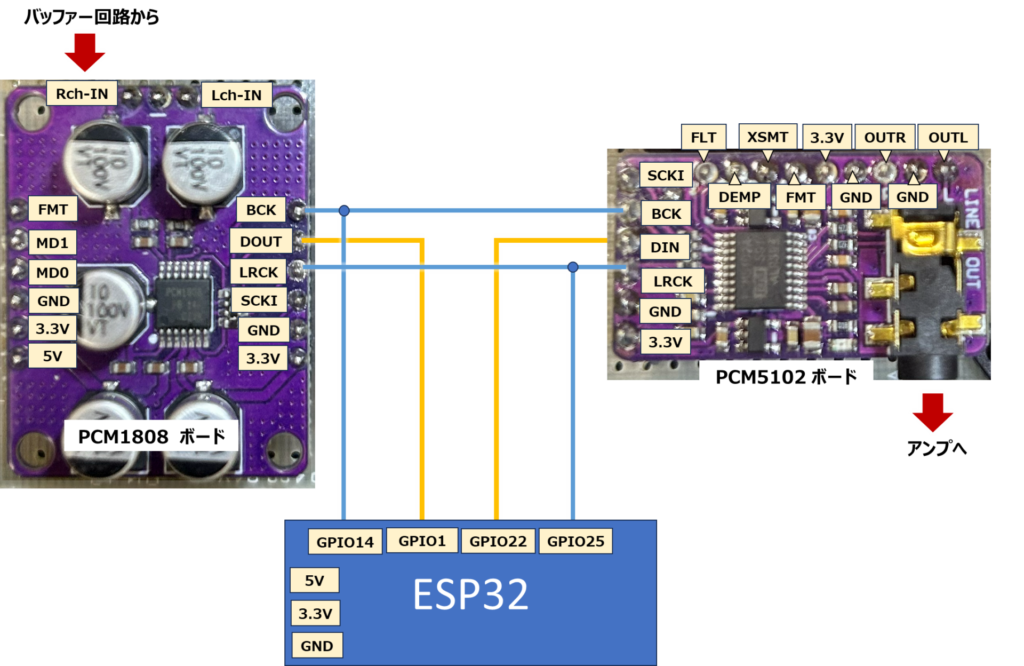

各ボード間の信号の繋ぎは、以下の感じで行いました。

電源の5Vと3.3Vは、ESP32ボードからもらいます。

前々回のオペアンプなどの電源Vccも5Vです。電源周りは省略しますが、適宜ボードのそばに、パスコンとして0.1μF～1μFを実装します。

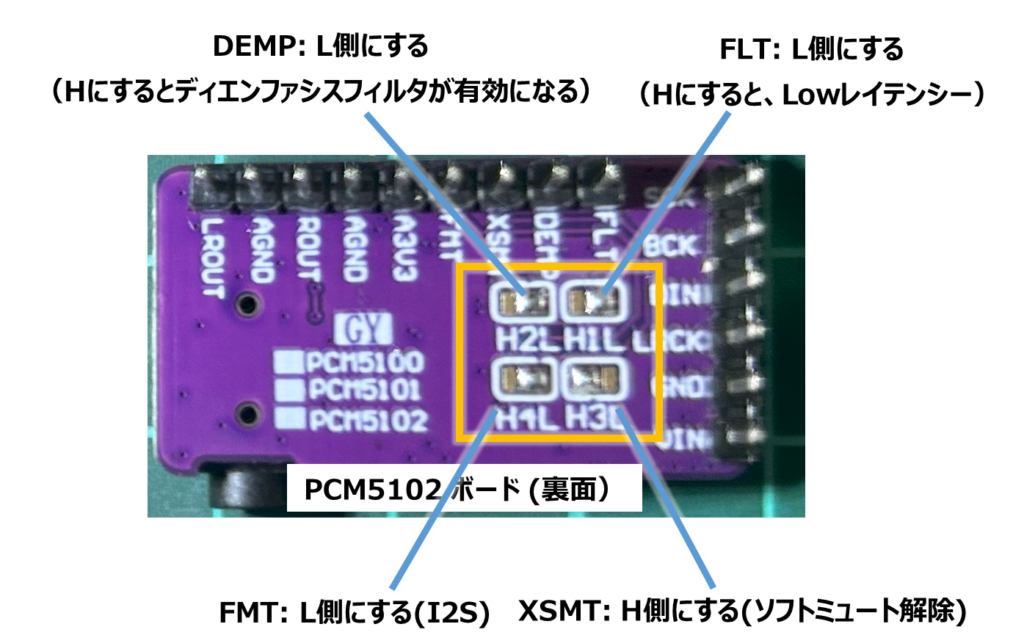

また、PCM5102ボードの裏面には、いくつか機能選択用のパッドがあり、HかＬに半田ブリッジさせることで、機能を選択できるようになっています。

細かいことは、データシートを読むしかないですが、とりあえずFMTピンをL側（I2S）にするとこだけ抑えておけば大丈夫だと思います。

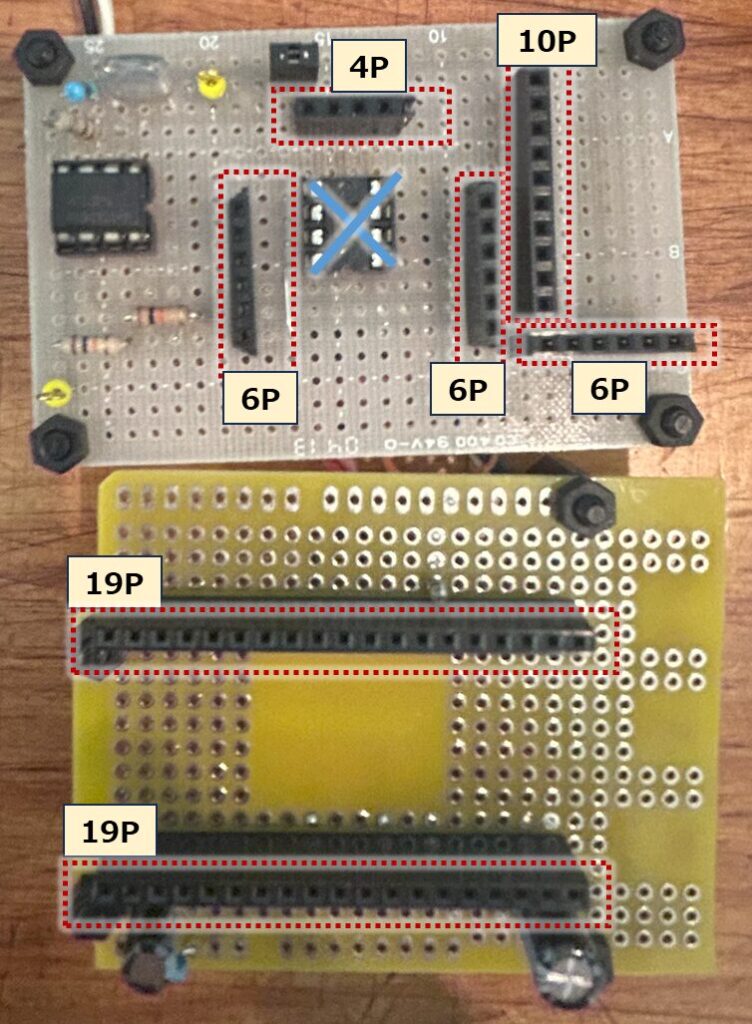

まずは、各ボードをユニバーサル基板と接続するために、ヘッダソケットを付けます。

パキパキ分割できるソケットを使うと、任意のピン数のソケットが作れるのでお勧めです。

今回は、40Pぐらいの長いものを、ニッパーで切り出して使ってます。

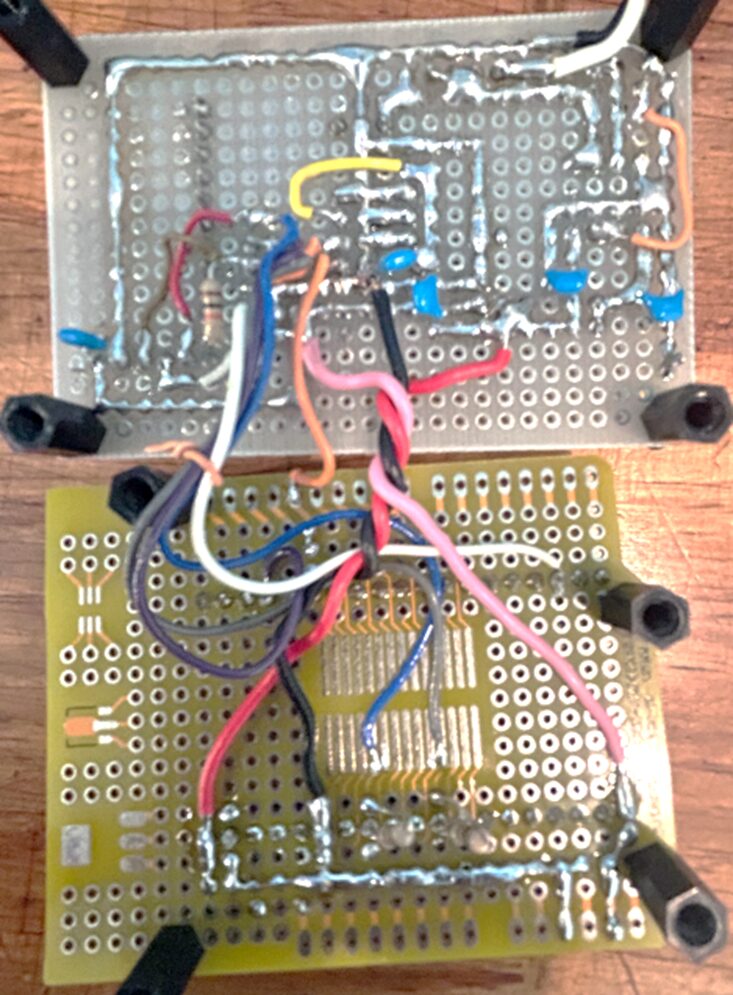

続いて、配線作業。（この後のプログラム作成でうまく動かず、何度も配線を変えたり苦心の跡が、、）

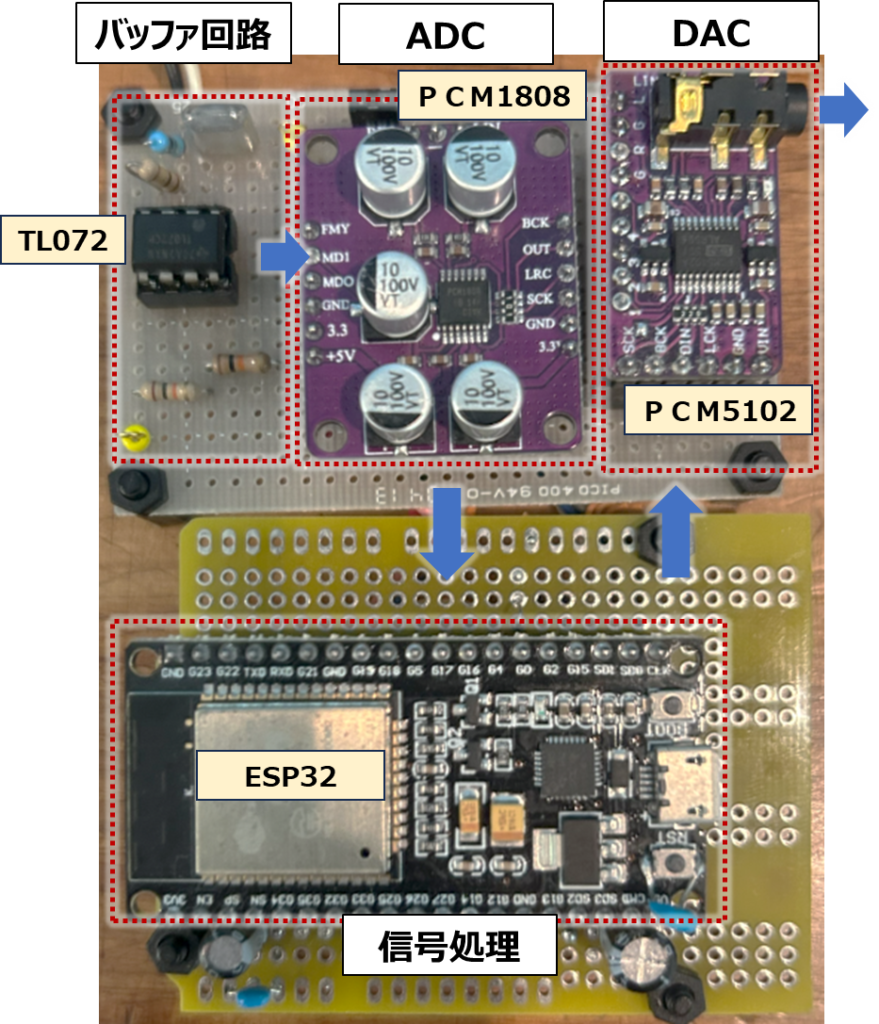

ボードを差して完成!!

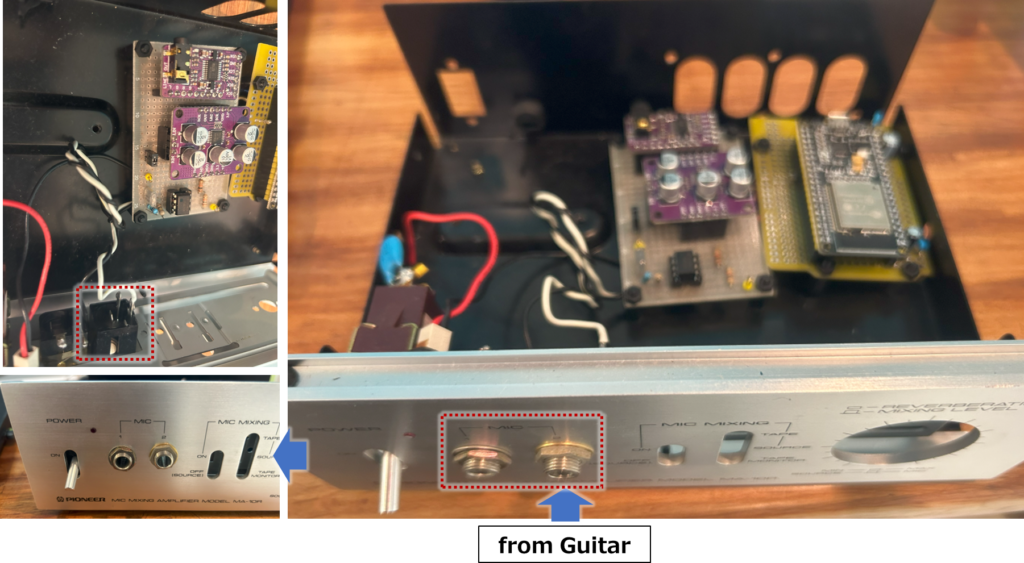

とりあえず、何か箱に入れたいなと思い、部品取り用のジャンクとして買ったマイクアンプのケースを流用しました。

マイク入力部が、ギター信号の入力とエフェクターのアウトプットにちょうど良いです。

アウトプット端子の処理が中途半端ですが、とりあえずPCM5102に3.5mmプラグ用のメスコネクタがついているので、そこから信号を取り出して、変換プラグで6.5mmに変換してギターアンプにつなぎます。

ハード製作はここまで。次回はソフト制作です。

続く。
